Curso de Microcontroladores Pic
(By Andrés Moraldo)
Nivel Inicial - Avanzado
Argentina
Lista de componentes
Los componentes son comunes y se consiguen en cualquier negocio de venta de componentes.
Cantidad |
Elemento |
Valor |
Denominación |
1 |
Conector |
DC |
K1 |
1 |
Conector |
JUMP |
JP1 |
1 |
Conector ISCP |
WF |
K2 |
1 |
Conector |
DB25 Hembra para circuito Impreso |
K3 |
4 |
Zocalos para Integrados |
20 patas |
K4 |
1 |
Zocalo para Integrado |
14 patas |
Ic1 |
1 |
Resistor |
240 Ohms 1% |
R1 |
1 |
Resistor |
2200 Ohms 1% |
R2 |
2 |
Resistor |
330 Ohms |
R3, R10 |
10 |
Resistor |
4700 Ohms |
R4, R6, R7, R12, R13, R14, R15, R16, R17,R18 |
1 |
Resistor |
10000 Ohms |
R5 |
2 |
Resistor |
1000 Ohms |
R8, R11 |
1 |
Resistor |
33000 Ohms |
R9 |
1 |
Capacitor |
1000uF x 25V |
C1 |
3 |
Capacitores |
100nF |
C2, C3, C5 |
1 |
Capacitor |
470pF |
C4 |
1 |
Puente de Diodos |
0.5A |
D1 |
2 |
Diodo |
1N4148 |
D2, D3 |
1 |
Diodo Led |
Rojo 5mm |
D4 |
2 |
Diodos Led |
Verde 5mm |
D5, D6 |
3 |
Transistores |
BC557 |
T1, T2, T3 |
1 |
Transistor |
BC547 |
T4 |
1 |
CI |
DM7407 |
IC1 |
1 |
CI |
7805 |
IC2 |
1 |
CI |
LM317L |
IC3 |
1 |
Transformador |
220V/110V - 15 VCA - 150mA |
K1 |

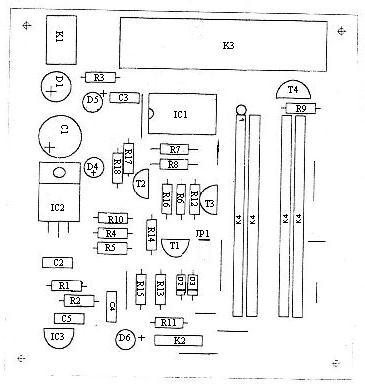

El armado en la placa comenzará con los componentes que soporten mayor temperatura y terminará con los que requieran mayor cuidado a la hora de soldar; es decir que el orden será del siguiente modo: Zocalos, conectores y puentes, resistencias, capacitores, Diodos, Transistores y circuitos Integrados
JP1 es un jumper y sirve solo para la programacion del micro Pic 14000. sino solo debe estar sin jumpear.
K1 es un jack hueco 2,1 iguales a los que utilizan las consolas family games, o las segas como alimentacion. En su defecto puedes utilizar cualquier ficha que se adapte a la placa.
ISCP puesto en k2 es un conector para placa de cinco contactos, de los que se utilizan en los equipos electronicos para llevar alimentacion de una placa a otra. Este es un puerto para poder grabar los pic en forma remota. Con él tienes la posibilidad de escribir un pic directamente, sin tener que quitarlo del proyecto (tambien sirve si el encapsulado del pic no corresponden a las de las grabadora, por ejemplo si el pic que deseas grabar es de montaje superficial).
Por ultimo y recordando, el cable de coneccion a la pc es un cable de siete hilos (como minimo si se conecta una sola masa), con dos fichas db25 macho en sus extremos. Aqui tenemos una ficha macho DB25 con los numeros de cada pin (es como si miraramos la ficha de frente) y debajo las conecciones respectivas.
| _ | _ | _ | _ | __ | _ | __ | _ | __ | _ | __ | _ | __ | _ | __ | _ | __ | _ | __ | _ | __ | __ | __ | __ | __ | __ | __ | __ | _ | _ | _ |
| \ | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | / | ||||||||||||||||
| \ | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 | 24 | 25 | / | |||||||||||||||||
| \- | - | -- | - | -- | - | -- | - | -- | - | -- | - | -- | - | -- | - | -- | - | -- | -- | -- | -- | -- | -- | -- | -- | / |
| Ficha 1 | Ficha 2 |
| 2 | 2 |
| 3 | 3 |
| 4 | 4 |
| 5 | 5 |
| 6 | 6 |
| 10 | 10 |
| 18 a 25 | 18 a 25 |
Cuidemos que las soldaduras no sean frías, ya que sino podremos tener problemas de falsos contactos.
