Curso de Microcontroladores Pic
(By Andrés Moraldo)
Nivel Inicial - Avanzado
Argentina
Armando el grabador de Pic
Para grabar los microcontroladores Pic lo que necesitamos es una placa que irá conectada al puerto paralelo y un programa que enviará nuestro código directo al pic (se entiende que a travez de la placa :-D )
Nosotros generaremos el archivo *.hex con cualquier compilador de Pic, luego abrimos este archivo con el programa que se encuentra al pie de esta pagina y mandamos a escribir el Pic. No podemos utilizar el Mplab para escribir el codigo en el pic, tendremos que utilizar el programa provisto con la placa
Dispositivos Soportados por esta placa:
PIC12C508, PIC12C509, PIC14000, PIC16C554, PIC16C556, PIC16C558, PIC16C61, PIC16C62, PIC16C62A, PIC16C620, PIC16C621, PIC16C622, PIC16C63, PIC16C63A, PIC16C64, PIC16C64A, PIC16C65, PIC16C65A, PIC16C66, PIC16C66A, PIC16C67, PIC16C67A, PIC16C71, PIC16C710, PIC16C711, PIC16C715, PIC16C72, PIC16C73, PIC16C73A, PIC16C74, PIC16C74A, PIC16C76, PIC16C77, PIC16C83, PIC16CR83, PIC16C84, PIC16CR84, PIC16F84, PicStick.

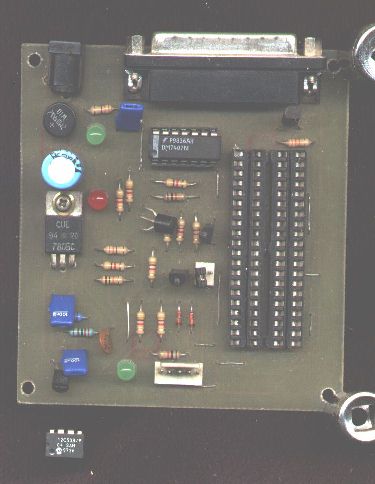

Aqui tenemos la placa armada. Parece facil ¿no? Pues no es dificil.
Por eso ¡¡¡A empezar a ARMARLAA!!!

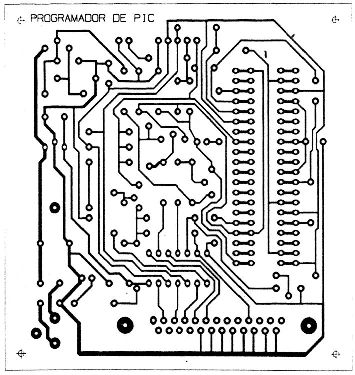

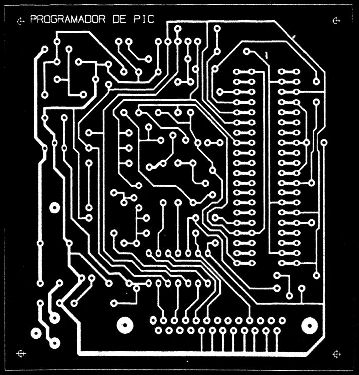

Aqui tenemos el positivo y el negativo de la placa grabadora de pic
Tambien necesitaremos las siguientes cosas:
Lista de Componentes: Nos indicara todos los componentes que necesitaremos para armarla, de modo de no tengamos sorpresas en el camino
Programa para placa (396 Kb): Sera el programa que utilizaremos para grabar nuestros Pic.(Desde otro servidor)

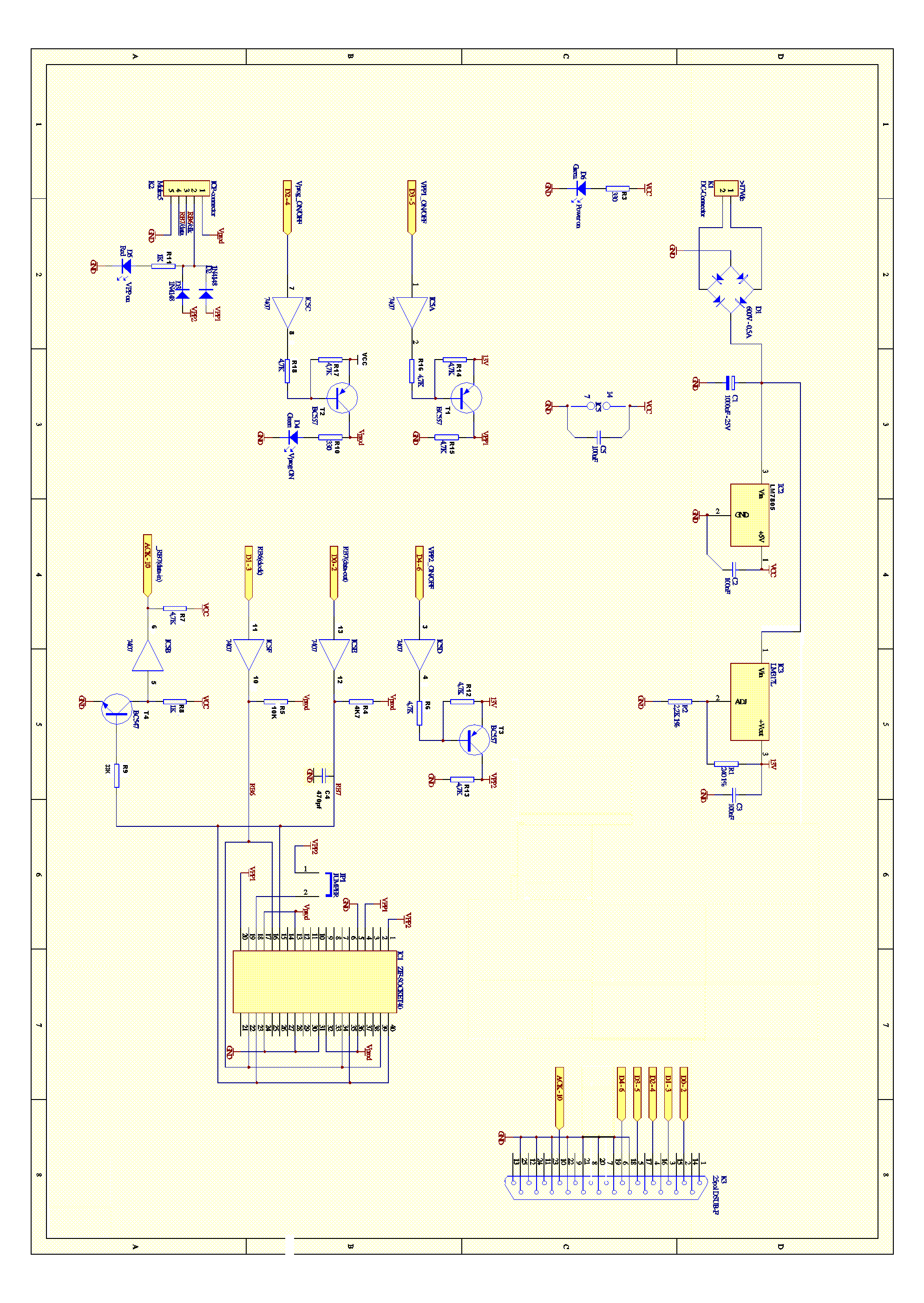

Esquematico (148 Kb): Para aquellos que desean armar la placa en un protoboard o diseñar su propia placa, aqui tienen el esquematico correspondiente(Desde otro servidor)
DPic (9 Kb): Este pequeño programita nos permitira deducir los posibles errores que tengamos en la placa. De facil uso y muy pequeño. Ademas tiene algunas consideraciones que debemos tener en cuenta cuando armemos la placa.(Desde otro servidor)
Tambien si no tenes ganas de armarla, podes conectarte con nosotros y te la enviamos armada y funcionando (u$s 60 + gastos de envio)
