Seteando todo para empezar tranquilos

El MPlab es un programa. El MPlab es un programa. No es inteligente y no sabe que hacer por si solo. Es mas, les debemos dar las ordenes una a una y muy bien explicadas para que este las entienda. Estas ordenes estarán acompañadas por parametros que le dirán a la máquina como se realizará esa taréa. De otra manera, esta no se ejecutará.

Antes que nada nos encontramos con que el código no se crea en cualquier lado. Se escribirá en un archivo (similar a un archivo de texto común y corriente) que tendrá la extensión *.asm. El código se ejecuta de arriba hacia abajo empezando de la primer línea de código y terminando en la última. Es decir que cuando leamos el código que hemos escrito, comenzaremos de la misma manera que si leyeramos una carta.

Además en el Mplab podemos generar librerías (trozos de código que se comparten en distintos proyectos), cuya extensión es *.inc. Con ellos nos ahorrararemos tipeo, y todo estará mas organizado.

Como la memoria del microcontrolador es muy limitada, el código debe ser escrito en el pic de una manera comprimida. El MPlab se encargará de comprimir el código y dejarnoslo en un archivo *.hex. En este archivo se encuentra todo nuestro código escrito en Hexadecimal. Es decir que el codigo que verdaderamente habíamos escrito en varias hojas de trabajo ahora solo es un parrafito de numeros y letras.

Empecemos ahora si con el programa.
Una vez instalado el MPlab^(R), nos encontraremos con la siguiente ventana:

Aquí nos encontramos como en cualquier programa con una Barra de menú (File, Proyect, Edit, ...), Una Barra de Comandos (son los iconitos que aparecen debajo de la Barra de Menú, son accesos rápidos a los comandos mas comunes), y un Barra de Título (la de mas arriba en donde aparece el nombre del proyecto abierto).

Todo el código y las librerías deberán estar contenidas en un solo proyecto. Este proyecto para los que no saben programación será algo así como una carpeta que contendrá todos los archivos que utiliza un mismo programa. De esta manera cuando nosotros le pidamos al MPlab por ejemplo simular nuestro programa, este sabrá cuales son los archivos que utiliza nuestro programa

Entonces creemos un proyecto nuevo.
Vamos a la barra de menú, Proyect, New Proyect. Nos pedirá la ubicación y el nombre del nuevo proyecto. Le pondremos un nombre como Inicio.pjt y lo guardaremos en algún sitio que luego lo encontremos. Todo el proyecto, código fuente y las librerías deberán estar en una misma carpeta. Damos el ok a la ventana.

Nos aparecerá una ventana de Edición del Proyecto. Por el momento le daremos Ok sin mirar mucho pues nos faltara el archivo de código.

OK Estamos como al principio. No cambio nada excepto la Barra de Título que ahora tiene el nombre y la ubicación de nuestro proyecto.

Ahora debemos crear un crear un archivo que contenga todo el código fuente. Entonces vayamos a la Barra de menú, File, New. Aquí es donde escribiremos el código fuente pero primero debemos guardar el archivo. Para esto en la Barra de menú, File, Save as..., y lo guardaremos con el nombre Inicio.asm en la misma carpeta del proyecto.

Ahora tenemos un proyecto que no tiene asignado ningún archivo de código fuente (node) y un archivo de código fuente aislado, por eso debemos enlazarlos. Vayamos a la Barra de menú, Proyect, Edit proyect, y se abrirá una ventana que ya hemos visto antes. Busquemos el botón Add Node y presionemos sobre él.

Encontraremos el archivo Inicio.asm y ponemos Ok. Otra cosa que debemos cambiar es en la opción Development Mode debemos presionar el botón Change. Allí se abrirá una ventana en donde tendremos que setear varias cosas.

En la solapa Tools, pondremos el nombre del integrado (processor) y algo muy importante, por lo general por defecto esta seteado la opción None(Editor Only), allí pondremos la opción MPLAB-SIM (Simulator). Si esta está en Only Editor, podremos escribir el código pero no nos dejará simularlo en la PC. En el nombre del integrado pondremos 16f84 que es con el que trabajaremos dado su bajo precio y su buena performance.

En la solapa Clock, pondremos la frecuencia de oscilador y el tipo de oscilador de nuestro micro. Aquí pondremos oscilador XT y frecuencia de 4Mhz.

Las demás solapas por ahora no las tocaremos.

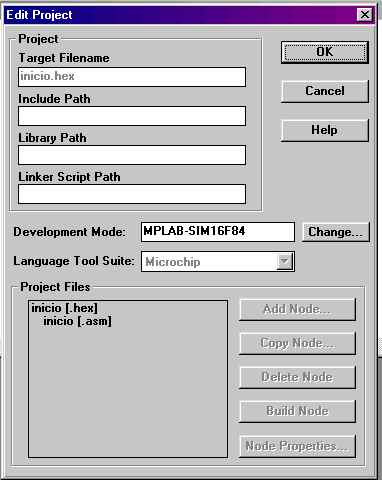

Si todo salió bien debería quedar así:

Ya casi estamos listos para empezar a escribir el código. Si aun no apareció la ventana de texto (donde se escribirá el código), pondremos en File, Open..., y pondremos el archivo asm que deseamos modificar.

Bien ya tenemos el editor de texto, ya tenemos un proyecto, que nos falta... Debemos crear el *.hex. Este se crea automáticamente cuando compilamos el programa por primera vez. Por ahora no nos haremos problema y empecemos con el código.
